快速配对 正十S1024一键查线强劲评测


分页浏览|全文浏览2013-01-28 05:56    【中关村在线 原创】 作者:王宪阁 | 责编:白宁     评论

    面对机房里数量众多的网络设备,以及纷繁复杂的布线,网管人员更需要人性化的体验。正十电子plus10 S1024具备“一键查线”功能,让网管人员在最快的时间内找到端口和设备之间的配对。同时,该设备采用了独创的四口分段、状态灯围绕的排布设计,可以更直观的显示端口连接状态。而在性能上,plus10 S1024面对超多线程压力测试依然能够保持高速率和稳定性,让人印象深刻。


快速配对 正十S1024一键查线强劲评测

    正十电子plus10 S1024是一款以太网多功能交换机,专门为小型企业和SOHO办公搭建百兆局域网络而设计。它拥有24个百兆端口,并且每个端口支持10/100M速率自适应、双工模式自动协商,支持端口自动翻转,可直接与其他网络设备的以太网端口连接,安装简便。

 正十交换机评测

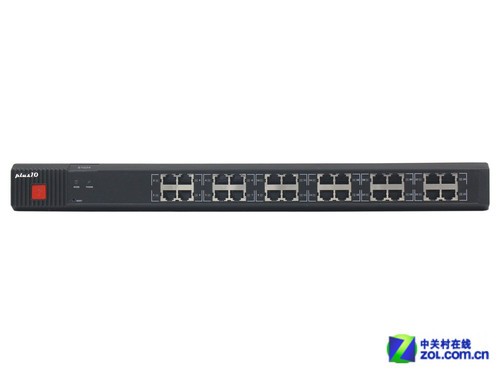

正十电子plus10 S1024正面图

    plus10 S1024外观独有的四口分段,状态灯围绕的排布设计,可以更直观的显示端口连接状态,动态显示相应端口是否连接、是否传输数据等信息,并且更容易拔插。plus10 S1024交换机符合IEEE 802.3、IEEE 802.3u标准,支持直连、交叉线识别功能,即插即用,使用非常方便。

 正十交换机评测

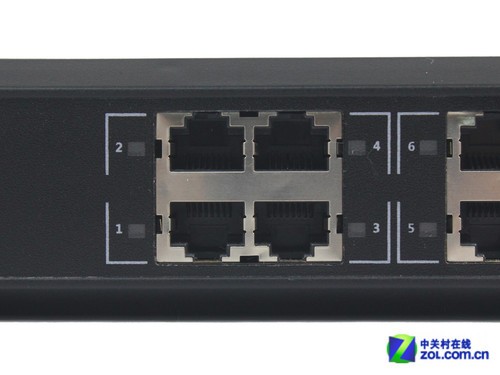

正十电子plus10 S1024四口分段设计

    除了独特的四口分段外观设计,plus10 S1024的斜棱面也很新颖。斜棱面左侧的“S1024”产品系列标志,配合百叶窗底纹的“plus10”手写体LOGO,给人一种大家风范的感觉。S1024的颜色为传统中规中矩的黑色,后面板整洁只有一个电源接口。

 正十交换机评测
正十电子plus10 S1024斜棱面标志

正十交换机评测   正十交换机评测
正十电子plus10 S1024电源和散热孔

    plus10 S1024交换机的侧面都有丰富的散热孔,可以保证机器的正常散热,以供设备在恶劣的环境中也可以持续稳定工作。总体来说,plus10 S1024交换机外观简洁,同时独特的细节设计,又展现了S1024的别具匠心。

    plus10 S1024以太网交换机,还拥有一个十分贴心的功能,那就是“一键查线”。拥有“一键查线”不仅方便查看设备本身状态及用户端设备状态,而且可以方便的用于查线和了解线路通断状态,为网络管理人员在日常网络维护过程中提供了极大的便利,提高了网络维护效率。


正十交换机评测

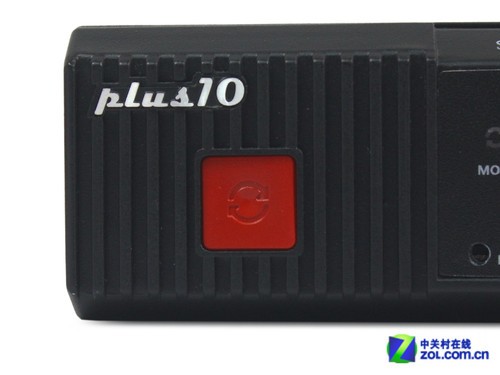

plus10 S1024一键查线开启/关闭切换按钮

    查线是网络管理过程中比较棘手的事情,普通用户只有一台或者几台设备连接路由器等,可以直观的看到哪台设备连接哪个端口。但是,当几十台、几百台设备,连接到几台、几十台交换机,线路如同乱麻,这时候再想一眼认出哪个端口接哪台设备,就很难了。现在,通过“一键查线”功能,能够很轻松的查到某条线路。方法如下:

    默认情况下查线功能是关闭的,要启用此功能,只要轻按产品正面的功能切换按钮即可,这时MODE指示灯就会点亮呈现为绿色,表示功能已经开启。

正十交换机评测
plus10 S1024一键查线开启/关闭MODE指示灯

 正十交换机评测
线路正常指示灯为绿色

    网络正常连接时,每条线路的指示灯显示为绿色,当需要查找某一台电脑与交换机连接的网线时,只需要拔掉该电脑(已开启或网卡已激活)一端的网线,交换机上相应的端口指示灯就会由绿色变为红色,表示该段网络存在故障。把20端口的网线拔掉后,指示灯变为红色。

 正十交换机评测
网线被拔掉线路不通指示灯红色

    plus10 S1024的“一键查线”功能很方便实用,拥有此项功能,可以使网络管理员管理起网络来更加轻松快捷。为企业节省管理投入时间,也就是为企业节省资金投入和人力投入,而这些节省的人力和财力可以为企业创造更多的价值。

  plus10 S1024交换机拥有web网管功能,包括我们介绍的“一键查线”功能,还有端口限速、Vlan划分等,都可以通过网管功能来远程控制。下图是plus10 S1024交换机网管界面的登录对话框,这里我们可以看到plus10 S1024默认地址被设置成了192.168.0.8。


正十交换机评测
plus10 S1024交换机登录窗口

    plus10 S1024交换机的网管界面采用了湖蓝色调,简洁清新。顶部是“plus10”和中文“正十电子”的LOGO。往下就是网管界面的主菜单,有“Vlan配置”、“端口测速”和“系统维护”等功能项。当然,最先呈现给我们的是网管界面的首页。

 正十交换机评测

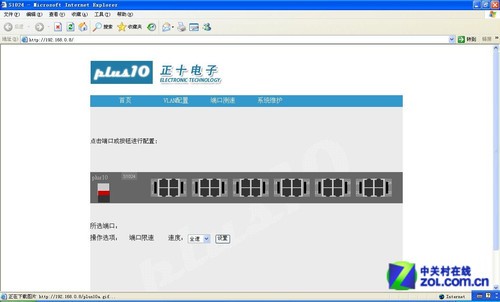

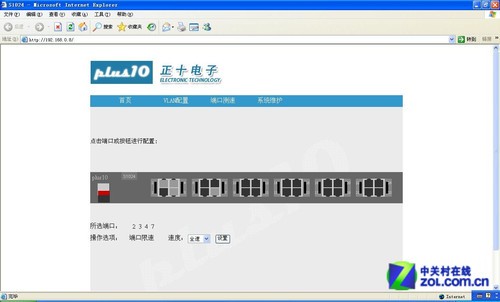

plus10 S1024交换机一键查线按钮

     网管界面的首页最醒目的就是plus10 S1024交换机的“模拟图”,模拟图和plus10 S1024交换机看起来很像,但又有些区别。最左边是白红黑三色块,这里是开启或者关闭plus10 S1024交换机“一键查线”功能的地方,在这里点击红色色块,和用手按plus10 S1024交换机红色的按钮有同样的功效。

    也就是说,这里的网管“一键查线”点击按钮和机器上的查线按钮和显示是联动的,即用机器上的按钮启用,网管上的机器显示也会显示启用,关闭时,网管页面上的显示也会关闭。同时,用网管启用,机器上就会显示启用,用网管关闭,机器上也会显示关闭。

正十交换机评测
plus10 S1024交换机端口设置

     右边24个模拟“网络端口”,它们的作用是用来配置“端口限速”功能的。点击一个“端口”,这个端口就变成灰色,表示被选中了。然后,在下面的“操作选项->端口限速”那里进行设置。

     端口限速为点击网管页面上对应的机器端口进行选择限速。对端口限速之后,如果你想查看所有端口的限速情况,了解目前端口限速的值和目前的状态,可以在“端口测速”页面里查看。非常直观,方便。

正十交换机评测

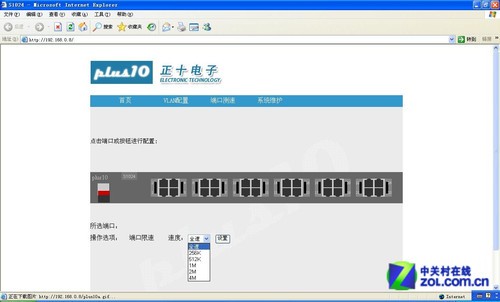

plus10 S1024交换机端口限速

  plus10 S1024交换机Vlan划分是二层子网隔离,或者安全控制,比如两台机器需要和第三台机器做互访,但是两台机器之间不能访问。其他基本系统维护功能。

   plus10 S1024交换机的测试平台和测试方法:

    测试平台:

    客户端:Thinkpad X200笔记本(内置千兆网卡)

    服务器端:Thinkpad T400笔记本(内置千兆网卡)

    测试软件:NetIQ Chariot v5.4;Endpoint6.0;

    客户端:我们在客户端安装Performance Endpoint软件,并设置网卡的IP地址为:192.168.1.11。

    服务器:在服务器端安装Performance Endpoint和Chariot Console(控制台)。将交换机的LAN口与服务器端通过网线连接,组成一个小型局域网,并设置服务器端IP地址为:192.168.1.10。

    运行服务器端的Chariot Console控制台,依次建立点对点的测试项目,并选择Throughput脚本。我们只建立一个测试进程,测试时间设置为1分钟。

    我们对plus10 S1024交换机进行了如下的测试项目:

    1、单pair下行速率测试

    2、单pair上行速率测试

    3、10pairs下行速率测试

    4、10pairs上行速率测试

    5、10pairs下行+上行速率测试

    6、50pair下行速率测试

    7、50pair上行速率测试

    8、50pair上行+下行速率测试

    首先,我们来看看plus10 S1024交换机在单线程测试中的表现。(为了保证测试数据的客观性,每项内容我们都进行了多次测试,取接近平均值的结果,所得结果仅供读者参考)

    单pair下行速率测试:


正十交换机评测

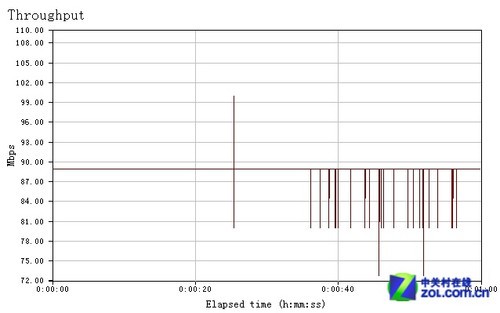

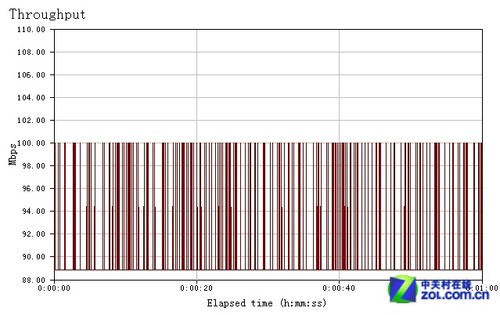

测试曲线

 正十交换机评测
平均速率:86.248Mbps

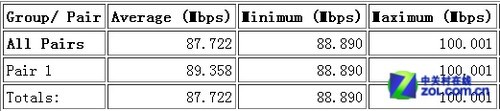

    单pair上行速率测试:

 正十交换机评测
测试曲线

 正十交换机评测
平均速率:87.722Mbps

    在单线程测试中,plus10 S1024交换机的表现令人满意。上下行速度都达到了一个合理的范围,同时,经过实际的测试,我们发现plus10 S1024运行稳定,速度不会发生太多的波动。它的平均下行速率达到了86Mbps,平均上行速率达到了88Mbps,这样的成绩已经十分接近百兆产品的理论传输速率了。

   plus10 S1024的多线程测试

    多线程测试对交换机产品来说是真正的的考验,它能更加全面地展示交换机的整体性能,也更加接近于实际应用。在单线程测试中plus10 S1024有着还算不错的表现,那么在提高压力的情况下,plus10 S1024是否能够保持住自己的优势,让我们拭目以待。

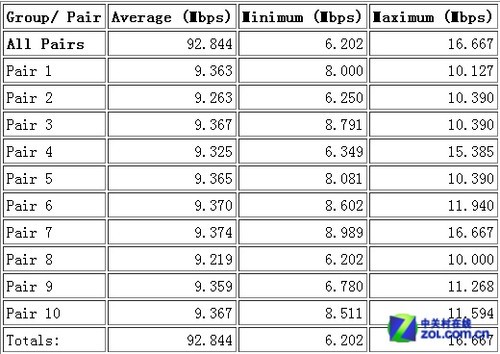

    10pairs下行速率测试:


正十交换机评测

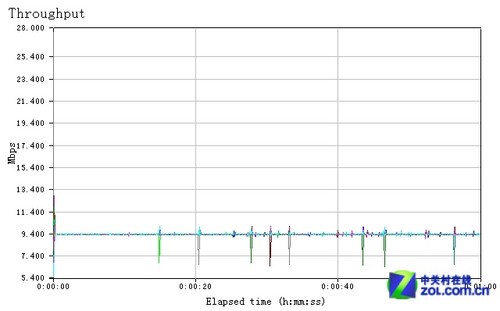

测试曲线

 正十交换机评测
平均速率:92.844Mbps

    10pairs上行速率测试:

 正十交换机评测
测试曲线

 正十交换机评测
平均速率:93.037Mbps

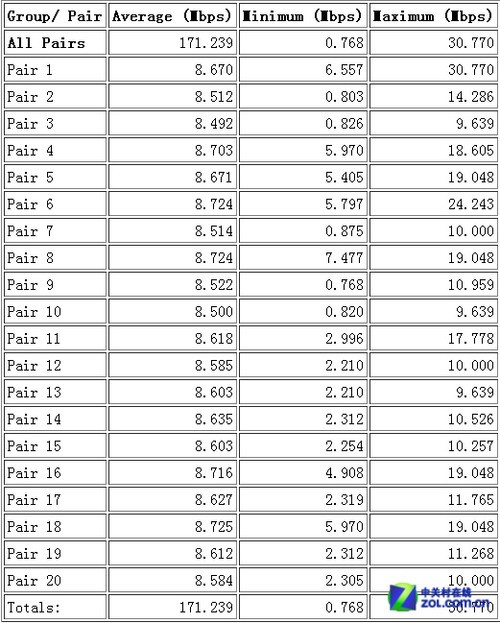

    10pairs下行+上行速率测试:

 正十交换机评测
测试曲线

 正十交换机评测
平均速率:171.239Mbps

    在多线程测试中,plus10 S1024的表现可谓更上一层楼,10线程单向的测试成绩均达到了93Mbps左右,几乎达到了百兆产品的优良性能,而它在10线程下行+上行测试中的表现同样很不错,测试成绩更是达到了171Mbps,整体表现非常理想。接下来,我们再次提高对plus10 S1024的测试极限,继续增加测试线程,看plus10 S1024是否依然强劲。

    50pairs下行速率测试:

正十交换机评测

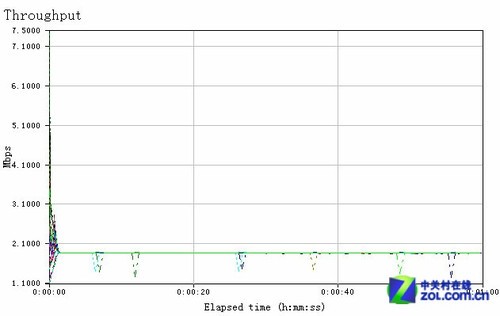

测试曲线

 正十交换机评测

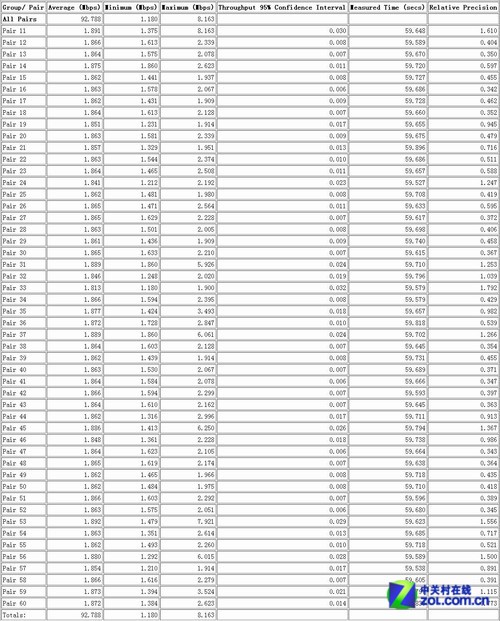

平均速率:92.788Mbps

    50pairs上行速率测试:

正十交换机评测
测试曲线

正十交换机评测
平均速率:92.837Mbps

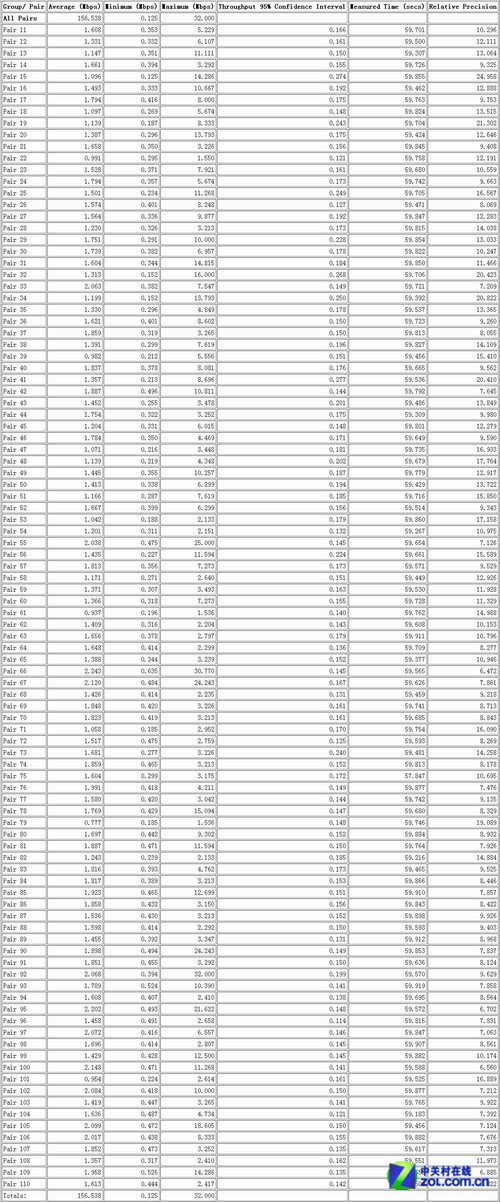

    50pairs下行+上行速率测试:

正十交换机评测

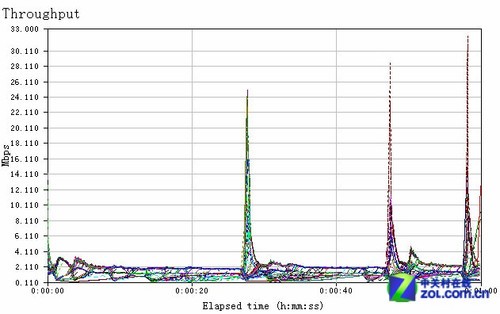

测试曲线

 正十交换机评测
平均速率:156.538Mbps

    当我们把在线程增加到极限的50pair上行+50pair下行时,plus10 S1024的依然有着156.538的成绩,足以看出plus10 S1024具备较强的交换速度,同时,在承受较大压力的时候,依然能够保持速度的稳定性以及性能的优势。

    总结:“一键查线” 给力的好选择

    plus10 S1024以太网交换机,提供24个10/100M自适应端口,支持自协商,自动调整传输速率。并且支持直连、交叉线识别功能,使用方便,即插即用。同时,独有的“一键查线”功能为你在日常网络维护过程中提供了极大的便利。

     通过对plus10 S1024的性能极限评测,相信它的表现一定让你印象深刻。plus10 S1024不但拥有较强的交换速率,同时,在面临加大网络压力的时候,能够保持自身的速度优势。plus10 S1024安装简单,功能丰富,绝对是你值得拥有的给力产品。
