    如果想要选购一款交换机,大家会对它有怎样的要求呢?小巧、简单、高效,除了这些必要的要求之外,当然也要有自己的亮点啦!有自己独特的特色才会更加吸引大众的眼球。今天我们就为大家介绍一款由正十电子推出的独具一格的新品--Plus10 S1008D 交换机,它独有的“一键查线”功能,能给大家在上网时带来相当大的便利。


“一键查线” Plus10 S1008D交换机首测

    Plus10 S1008D 是一款以太网多功能交换机,专门为家庭或中小企业搭建百兆局域网络而设计。它拥有8个百兆端口,并且每个端口支持10/100M速率自适应、双工模式自动协商,支持端口自动翻转,可直接与其他网络设备的以太网端口连接,安装简便。

“一键查线” Plus10 S1008D交换机首测

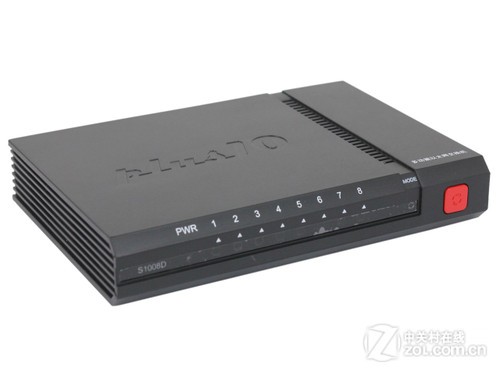

Plus10 S1008D 交换机

    Plus10 S1008D交换机符合IEEE 802.3、IEEE 802.3u标准,支持直连、交叉线识别功能,即插即用,使用非常方便。

“一键查线” Plus10 S1008D交换机首测  “一键查线” Plus10 S1008D交换机首测
Plus10 S1008D 交换机

    Plus10 S1008D的外形颜色分有黑色和银灰色两种,前面板提供LED指示灯,动态显示相应端口是否连接、是否传输数据等信息;后面板有8个LAN口和一个电源接口,整体设计简约而不简单,方便实用!

“一键查线” Plus10 S1008D交换机首测  “一键查线” Plus10 S1008D交换机首测
Plus10 S1008D 交换机

    交换机的侧面和底面都有丰富的散热孔,可以保证机器的正常使用,而且底面还贴有plus10的标志,显得大方贴切。

在本页阅读全文(共4页)

    Plus 10 S1008D以太网交换机有一个特殊的功能,那就是“一键查线”功能。拥有“一键查线”不仅方便查看设备本身状态及用户端设备状态,而且可以方便的用于查线和了解线路通断状态,为在日常网络维护过程中提供了极大的便利,提高了网络维护效率。


“一键查线” Plus10 S1008D交换机首测

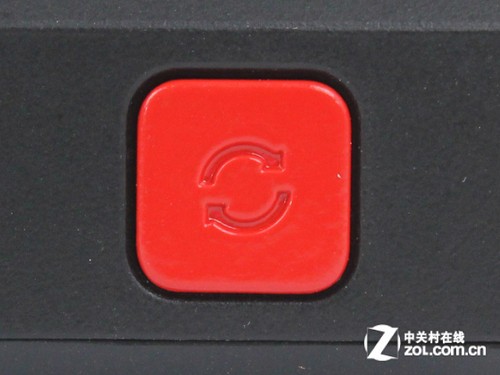

“一键查线”功能切换按钮

    查线是网络管理过程中比较棘手的事情,当很多人用网时很难管理网络以及应对突发的状况,现在,通过“一键查线”功能,能够很轻松的查到某条线路。方法如下:

    默认情况下查线功能是关闭的,要启用此功能,只要轻按产品正面的功能切换按钮即可,这时MODE指示灯就会点亮,表示功能已经开启。

“一键查线” Plus10 S1008D交换机首测

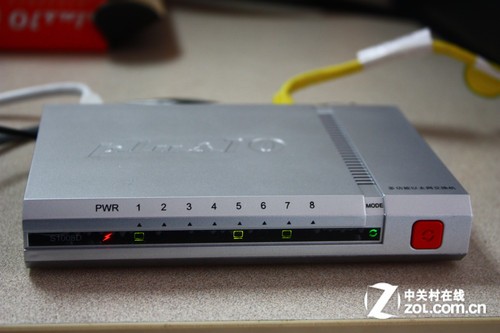

“一键查线”功能开启

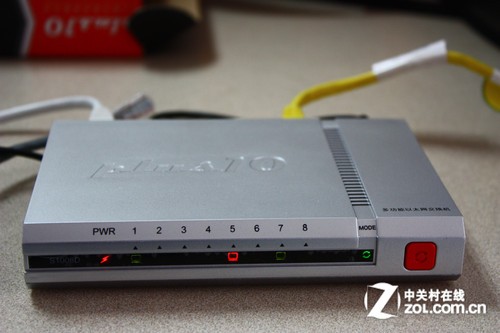

    网络正常连接时,每条线路的指示灯显示为绿色,当需要查找某一台电脑与交换机连接的网线时,只需要拔掉该电脑(已开启或网卡已激活)一端的网线,交换机上相应的端口指示灯就会由绿色变为红色,表示该段网络存在故障。把5端口的网线拔掉后,指示灯变为红色。

“一键查线” Plus10 S1008D交换机首测
红灯亮,表示该段网络存在故障

    Plus 10 S1008D的“一键查线”功能很方便实用,拥有此项功能,可以使你管理起网络来更加轻松快捷。

在本页阅读全文(共4页)

    Plus10 S1008D交换机的测试平台和测试方法:

    测试平台:

    客户端:Thinkpad X200笔记本(内置千兆网卡

    服务器端:Thinkpad T400笔记本(内置千兆网卡)

    测试软件:NetIQ Chariot v5.4;Endpoint6.0;

    客户端:我们在客户端安装Performance Endpoint软件,并设置网卡的IP地址为:10.0.10.21。

    服务器:在服务器端安装Performance Endpoint和Chariot Console(控制台)。将交换机的LAN口与服务器端通过网线连接,组成一个小型局域网,并设置服务器端IP地址为:10.0.10.20。

    运行服务器端的Chariot Console控制台,依次建立点对点的测试项目,并选择Throughput脚本。我们只建立一个测试进程,测试时间设置为1分钟。

    我们对Plus10 S1008D进行了如下的测试项目:

    1、单pair下行速率测试

    2、单pair上行速率测试

    3、10pairs下行速率测试

    4、10pairs上行速率测试

    5、10pairs下行+上行速率测试

    首先,我们来看看Plus10 S1008D在单线程测试中的表现。(为了保证测试数据的客观性,每项内容我们都进行了多次测试,取接近平均值的结果,所得结果仅供读者参考)

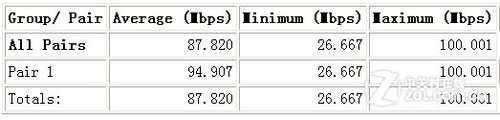

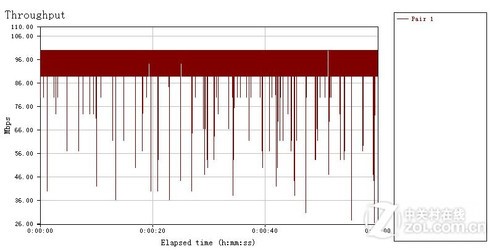

    单pair下行速率测试:


“一键查线” Plus10 S1008D交换机首测
测试曲线

“一键查线” Plus10 S1008D交换机首测
平均速率:87.820Mbps

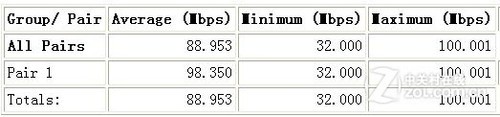

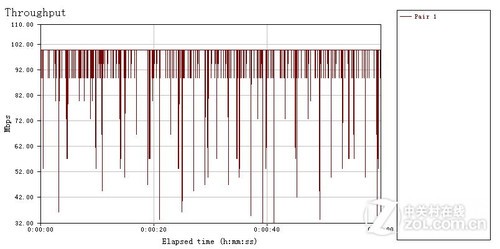

    单pair上行速率测试:

“一键查线” Plus10 S1008D交换机首测
测试曲线

“一键查线” Plus10 S1008D交换机首测
平均速率:88.953Mbps

    在单线程测试中,Plus10 S1008D的表现基本令人满意。它的平均下行速率达到了87Mbps,平均上行速率达到了88Mbps,这样的成绩已经十分接近百兆产品的理论传输速率了。虽然我们看到,S1008D的下行的最低速率比较偏低,但是整体表现还是可圈可点的。

在本页阅读全文(共4页)

    Plus10 S1008D的多线程测试

    多线程测试对交换机产品来说是真正的的考验,它能更加全面地展示交换机的整体性能,也更加接近于实际应用。由于在单线程测试中S1008D有着还算不错的表现,所以我们也十分看好它的多线程测试成绩,大家拭目以待。

    10pairs下行速率测试:


“一键查线” Plus10 S1008D交换机首测

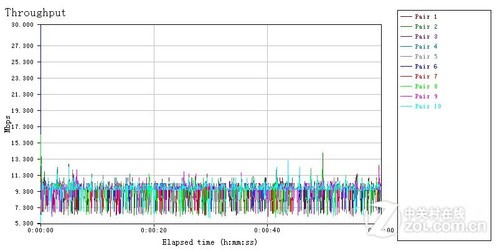

测试曲线

“一键查线” Plus10 S1008D交换机首测

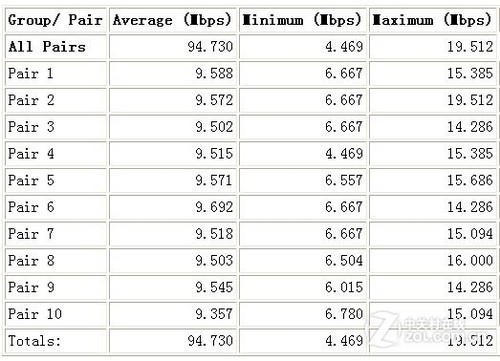

平均速率:94.730Mbps

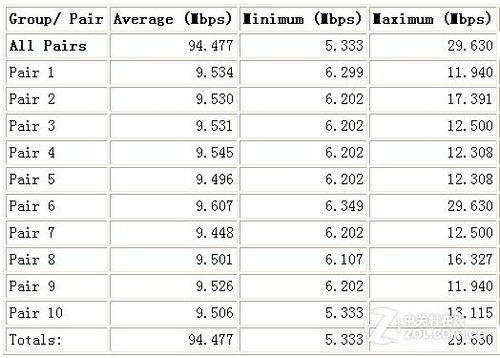

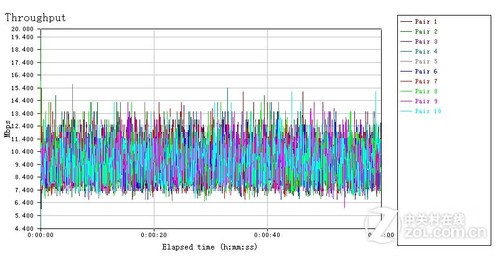

    10pairs上行速率测试:

“一键查线” Plus10 S1008D交换机首测
测试曲线

“一键查线” Plus10 S1008D交换机首测
平均速率:94.477Mbps

    10pairs下行+上行速率测试:

“一键查线” Plus10 S1008D交换机首测

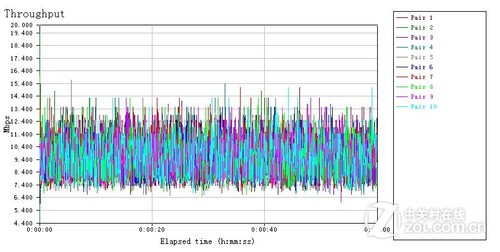

测试曲线

“一键查线” Plus10 S1008D交换机首测

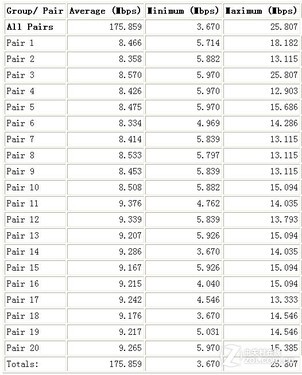

平均速率:175.859Mbps

    在多线程测试中,Plus10 S1008D的表现可谓更上一层楼,10线程单向的测试成绩均达到了94Mbps,几乎达到了百兆产品的性能极限,而它在10线程下行+上行测试中的表现同样很不错,测试成绩更是达到了175Mbps,整体表现优于其它同类产品。

    总结:“一键查线” 给力的好选择

    通过对Plus10 S1008D的全面评测,相信它的表现一定让你印象深刻。S1008D以太网交换机,提供8个10/100M自适应端口,支持自协商,自动调整传输速率。并且支持直连、交叉线识别功能,使用方便,即插即用。同时,独有的“一键查线”功能为你在日常网络维护过程中提供了极大的便利。S1008D安装简单,功能强大,绝对是你值得拥有的给力产品。
